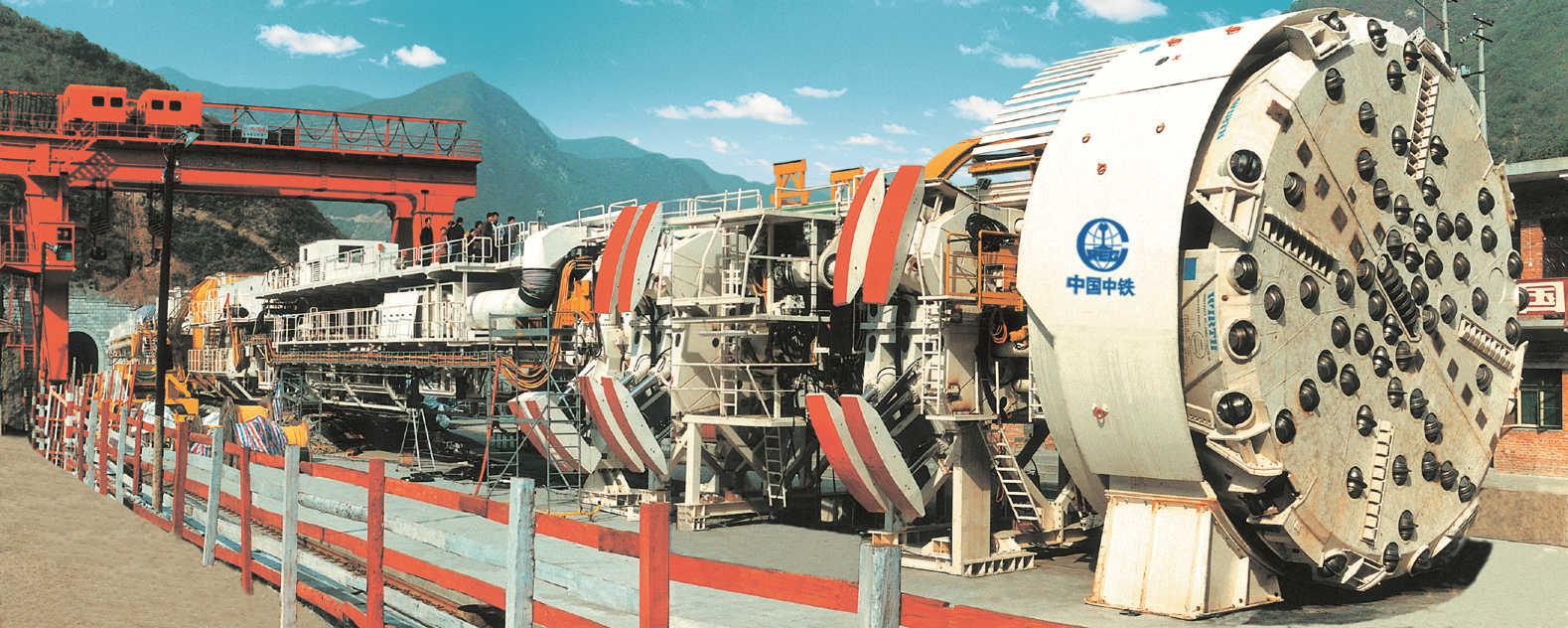

TBM，即硬巖隧道掘進機，一般用于山嶺隧道或大型引水工程，是一種集掘進、出渣、導向、支護和通風等多功能為一體的大型高效隧道施工機械。相對于盾構機，TBM因其對設備的可靠性和長壽命要求極高，被稱為工程機械的“航空母艦”和“掘進機之王”。
TBM根據其結構和使用環境的不同，又可以分為敞開式TBM、單護盾TBM和雙護盾TBM。
敞開式TBM

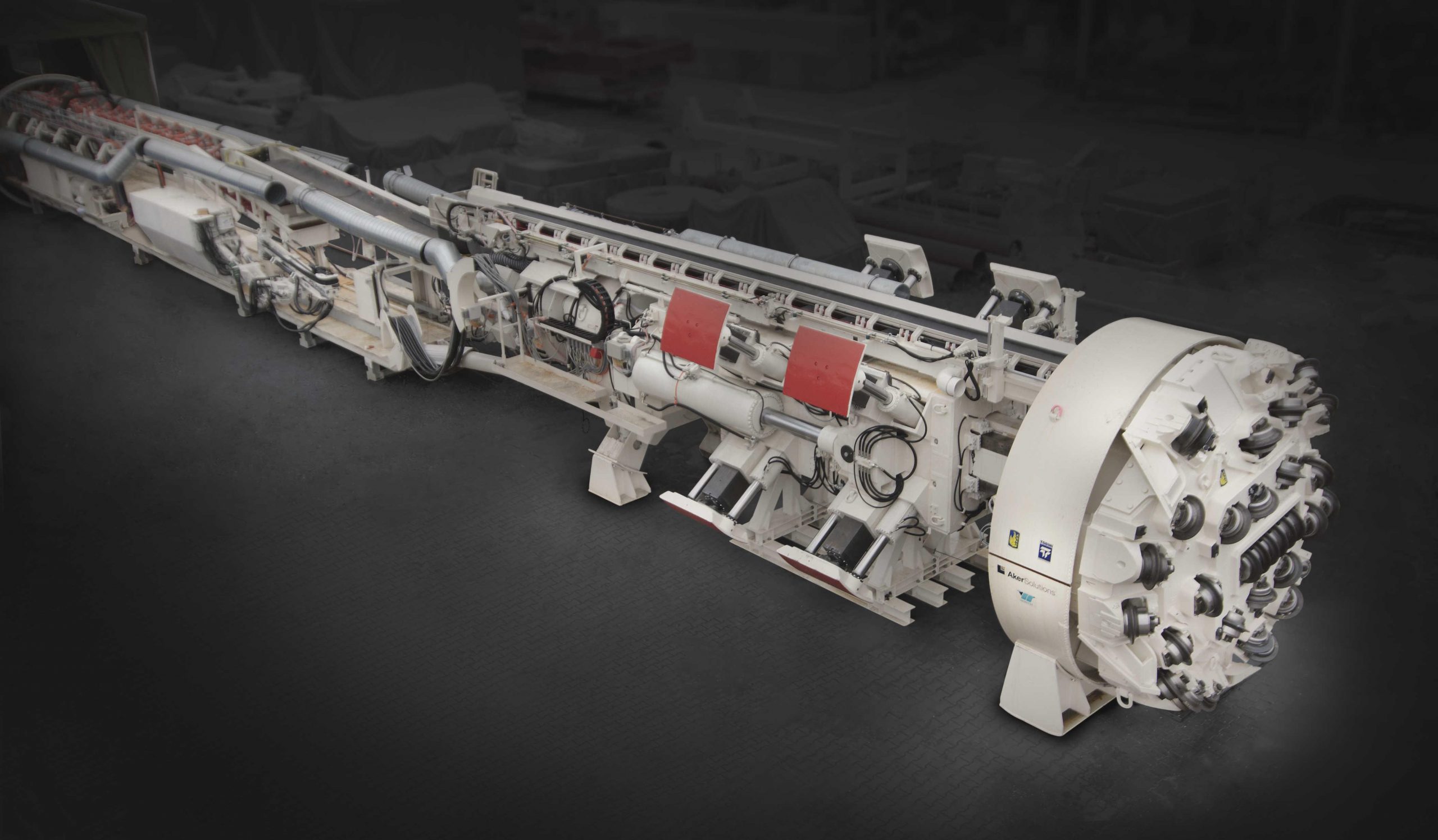

敞開式TBM主要適用于硬巖，能利用自身支撐機構撐緊洞壁以承受向前推進的反作用力，在對于有一定自穩性的圍巖施工時，特別是在硬巖、中硬巖掘進中，能充分發揮其優勢，強大的支撐系統為刀盤提供了足夠的推力。敞開式TBM上同時配置了鋼拱架安裝器和噴錨等設備，以適應不同地質變化，當采取有效支護手段后，也可應用于軟巖隧道。
單護盾TBM
單護盾TBM只有一個護盾，大多用于軟巖和破碎地層。
雙護盾TBM
雙護盾TBM具有兩種掘進模式，即雙護盾掘進模式和單護盾掘進模式。
敞開式TBM在工作時，支撐靴撐緊洞壁以承受向前推進的反作用力和反扭矩，刀盤旋轉，推進液壓缸推壓刀盤，盤形切入切入巖石，在巖石面上作同心圓軌跡滾動破巖，巖碴靠自重掉入洞底，由鏟斗鏟起巖碴靠巖碴自重經溜槽落入皮帶機出碴，連續掘進成洞。掘進時，伸出水平支撐，撐緊洞壁，收起前支撐和后支撐，氣動皮帶機，然后刀盤回轉，開始掘進；掘進一個循環后，進行換步作業。其作業循環如下：
①撐靴撐緊在洞壁上，前支撐和后支撐收回，開始掘進；
②刀盤向前掘進一個循環后，掘進停止；
③前支撐和后支撐伸出，撐在洞壁上，撐靴收回，外凱向前滑移一個行程長度；
④利用前、后支撐進行方向調整；
⑤前后外凱撐靴重新?lián)尉o在洞壁上，前支撐和后支撐收回，開始新的掘進循環。

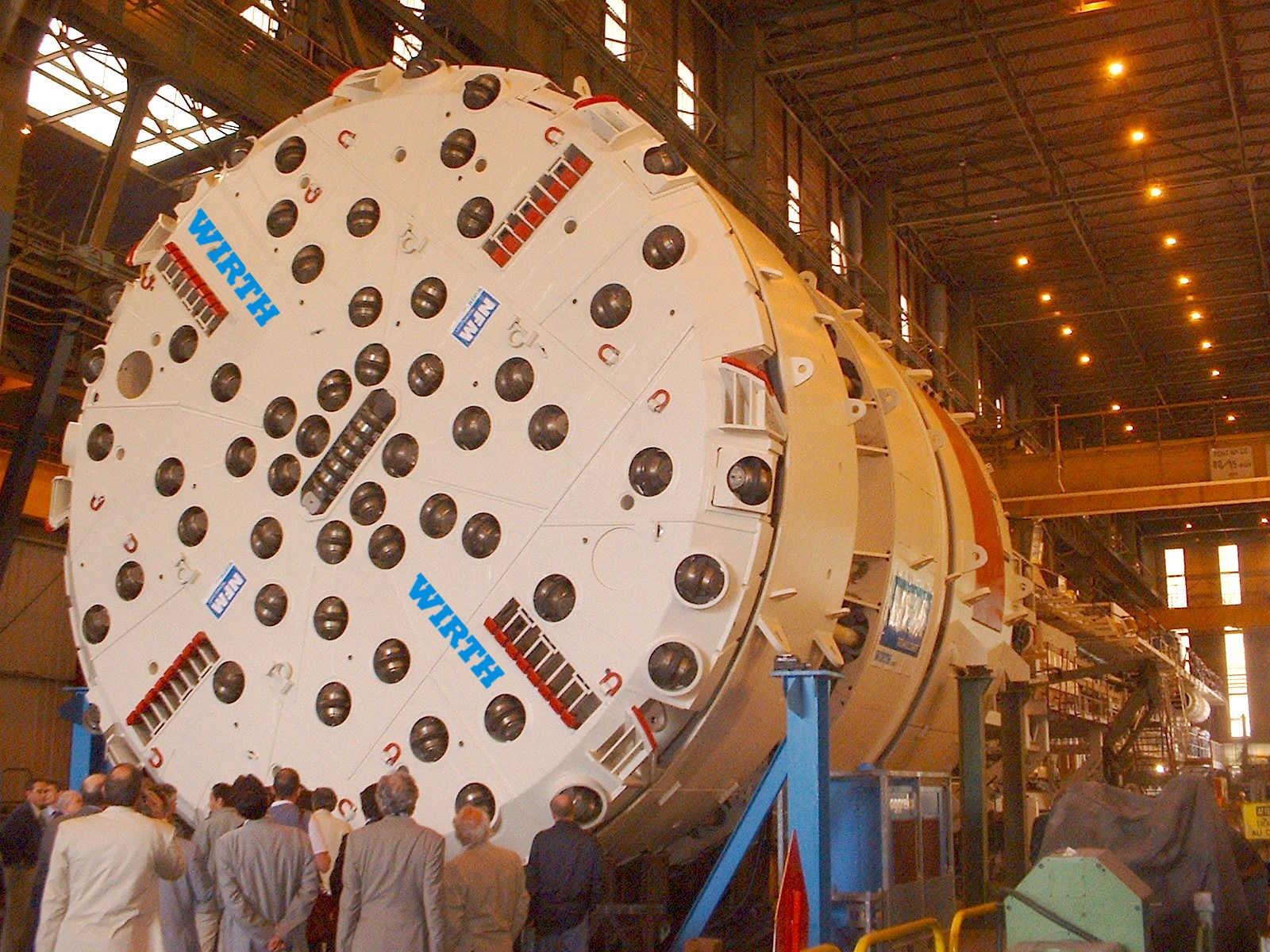

單護盾TBM由于沒有撐靴支撐，掘進時推力是靠護盾尾部的推進油缸支撐在管片上獲得，機器的作業和管片的安裝是在護盾的保護下進行的。由于單護盾TBM的掘進需要靠襯砌管片來承受后坐力，因此在安裝管片時必須停止掘進，掘進和管片安裝交替進行。
雙護盾掘進模式：在圍巖穩定性較好的地層中掘進時，位于后護盾的撐靴緊撐在洞壁上，為刀盤掘進提供反力，在主推進油缸的作用下使TBM 向前推進。此時TBM作業循環為：掘進與安裝管片→撐靴收回換步→再支撐→再掘進與安裝管片。雙護盾掘進模式適用于穩定性較好的硬巖地層施工，在此模式下，掘進與安裝管片同時進行，施工速度快。
單護盾掘進模式：單護盾掘進模式適應于不穩定及不良地質地段。在軟弱圍巖地層中掘進時，洞壁不能提供足夠的支撐反力。這是，不再使用支撐靴與主推進系統，伸縮護盾處于收縮位置。此時雙虎噸TBM就相當于一臺簡單的盾構。刀盤的推力由推進油缸支撐在管片上提供，TBM掘進與管片安裝不能同步。作業循環為：掘進→輔助油缸收回→安裝管片→再掘進。
敞開式TBM
掘進速度快；
對圍巖擾動小，開挖質量高；
敞開式TBM上配置了鋼拱架安裝器、超前探測鉆機、瞄桿鉆機等設備，能對地質進行有效的探測和處理，以適應不同的地質變化。
單護盾TBM
單護盾TBM的出渣是由皮帶輸送機在常壓下進行的；
單護盾TBM在惡劣地質、軟巖和破碎地層中有很強的適應性；
自動化、信息化程度高。
雙護盾
雙護盾TBM施工使隧道掘進、襯砌、出渣、運輸作業完全在護盾的保護下連續一次完成，實現了安全、高效、快速施工；
雙護盾TBM具有雙護盾掘進模式和單護盾掘進模式兩種模式，對不良地質地段具有較強適應性；
自動化、信息化程度高。
敞開式TBM主要用在巖石整體性較好，有一定自穩性的圍巖的隧道，特別適合在硬巖、中硬巖掘進。
單護盾TBM適用于劣性地質，主要適用于中等長度隧道，有一定自穩性的軟巖及破碎巖層。
雙護盾TBM一般適應于中~厚埋深、中~高強度、穩定性基本良好的地質的隧道，并能適應各種不良地質，對巖石強度變化有較好適應性。
